钢丝绳破断拉伸

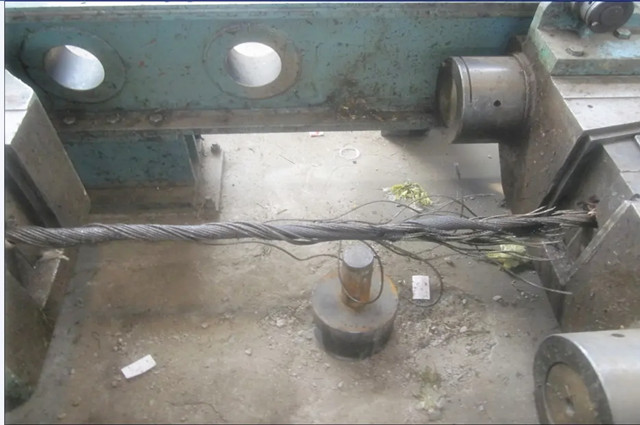

钢丝绳破断拉伸是检测钢丝绳实际破断拉力，钢丝绳破断拉伸试验可在任何一种形式的拉力试验机上进行，试验机度盘的最大试验力不应超过钢丝绳最小破断拉力的5倍。一般情况下 ,试验应在10~35°C的室温下进行。如有特殊要求，试验温度应为23士5°C。将钢丝绳试样夹紧于试验机上，并使试样轴线与夹头轴线相重给。当施加的试验力不大于钢丝绳最小破断拉力的80%时，试验力可快速施加,而后应慢速施加。

1、一般情况下，试验应在100C-35℃的室温下进行。如有特殊要求,试验温度应为23℃。

2、试验时应平稳拉伸，当施加的拉力不大于钢丝绳最小破断拉力的80%时，试验力可快速施加，而后应缓慢增加，其施加的应力速率约为10MPa/s。

3、对于浇铸法，将浇铸好的试样置于钳座中，即可进行拉伸试验。对于立式拉力试验机，让下钳口悬空，调整试样，使之与钳口座轴线重合，调整试验机零点后，再实施拉仲试验。

4、对于套压法，将压好套管的试样，直接夹于钳口中，即可实施拉伸试验。

5、对于直接夹持法，将试样两端直接夹持于钳口中，即可实施拉伸试验。

6、对于缠绕法，先将试样一端夹紧，再将试样绕于试验轮上，拉紧试样，最后夹紧另一端即可实施拉伸试验。

7、在测定钢丝绳的破断拉力时，如需测定伸长率，建议釆用浇铸法，根据协议也可测定初次断丝拉力或断股拉力、断裂特征等项目。若试样在距夹头或切点1d(30mm)内破断，则该试验无效，当其实测破断拉力符合有关标准规定则该试验有效，否则该试验无效。

8、判定结果:试样断股(单股绳断丝)时的拉力，作为实测破断拉力。

9、对于仲裁试验，若产品标准中没有规定，则试验方法由争议各方确定。
