金属和合金的腐蚀 奥氏体及铁素体-奥氏体 (双相)不锈钢晶间腐蚀试验方法

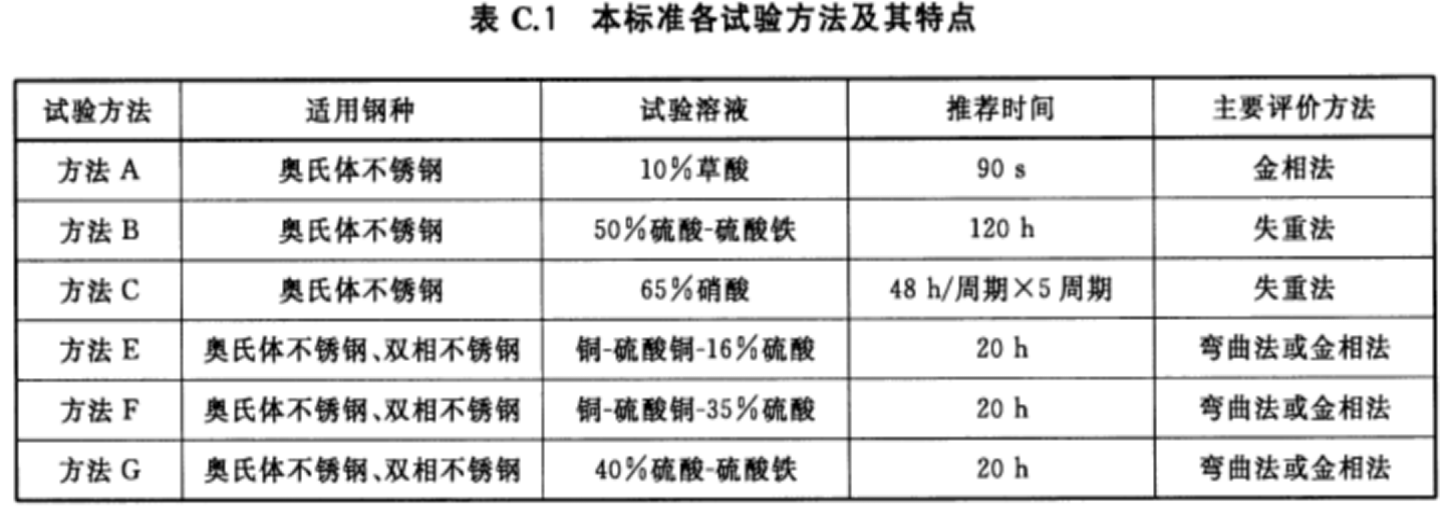

与原标准2008版对比，删除了方法D，增加了方法F、方法G

方法A：10%草酸浸蚀试验方法

方法说明：筛选试验，测试目的主要判定是否需要进行方法B、方法C、方法E等长时间热酸试验，对于不允许破坏被测结构件和设备的情况下，也可作为独立的晶间腐蚀试验方法。

浸蚀溶液：100g乙二酸溶于900ml水中;

备用浸蚀溶液：100g过硫酸铵溶于900ml水中(含钼钢种难以出现阶梯组织时)。

电流密度：1A/cm2

浸蚀时间：10%乙二酸溶液—90S 10%过硫酸铵溶液—5~10min

测试温度：20℃~50℃

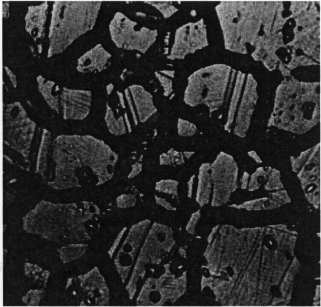

一类

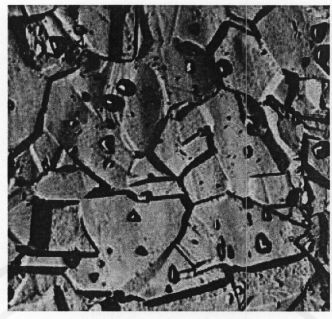

二类

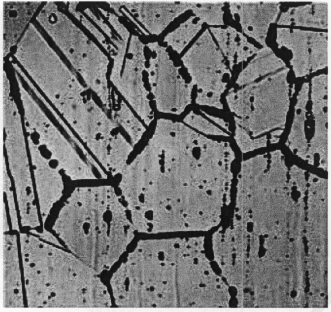

三类

一类：阶梯组织：晶界无腐蚀沟，晶粒间呈台阶状；

二类：混合组织： 晶界有腐蚀沟，但没有一个晶粒被腐蚀沟包围；

三类：沟状组织： 晶界有腐蚀沟，个别或全部晶粒被腐蚀沟包围；

铸钢件及焊接接头

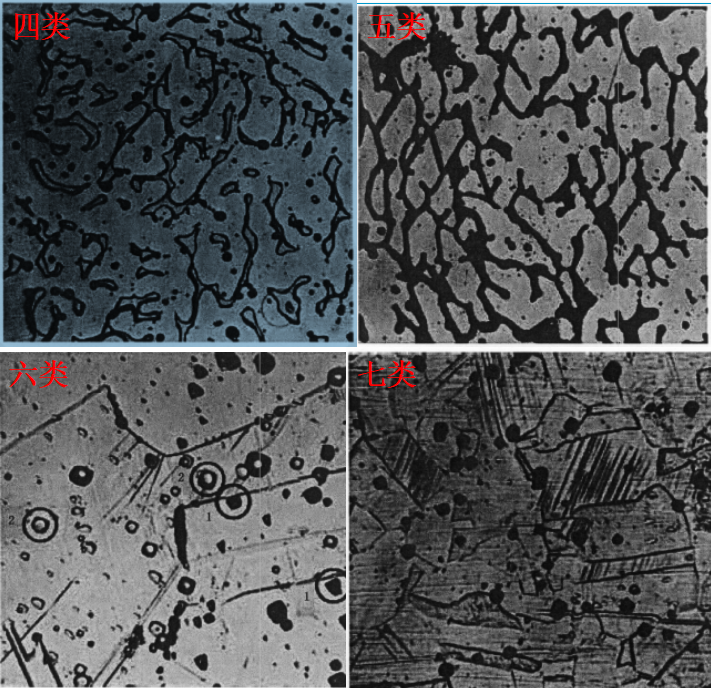

四类：游离铁素体组织： 铸钢件及焊接接头晶界无腐蚀沟，铁素体被显现;

五类：连续钩状组织：沟状组织很深，并形成连续沟状组织;

六类：浅凹坑多，深凹坑少的组织;

七类：浅凹坑少，深凹坑多的组织。

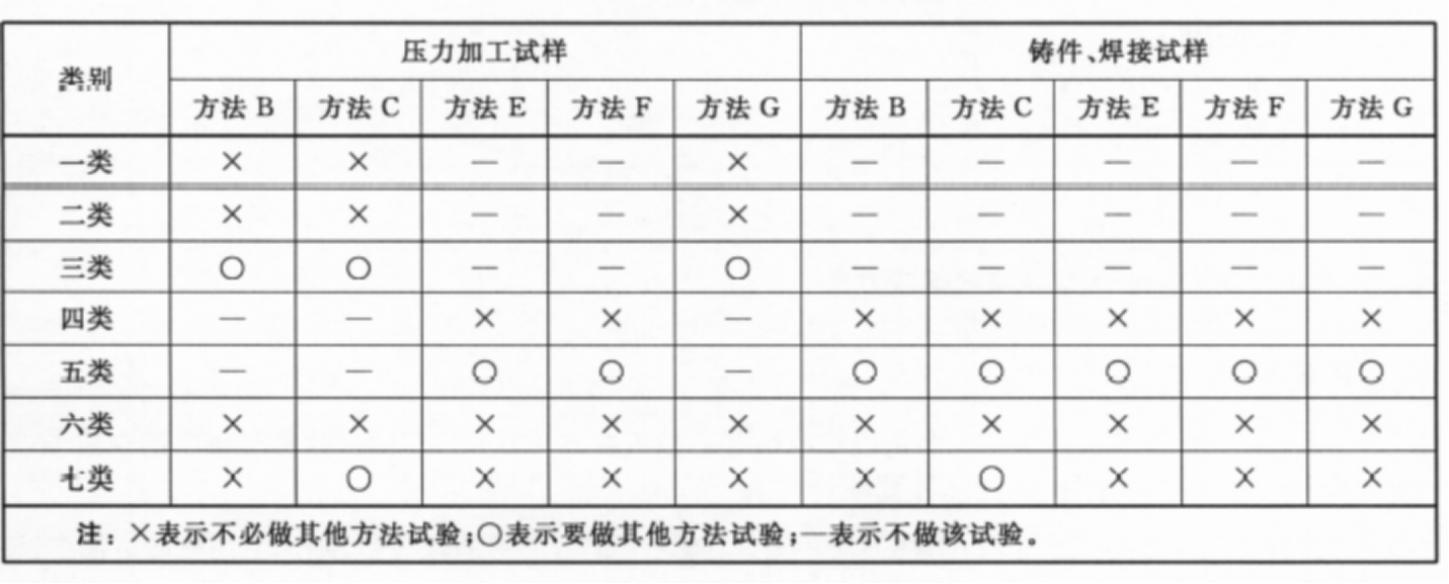

筛选试验与其他试验方法的关系

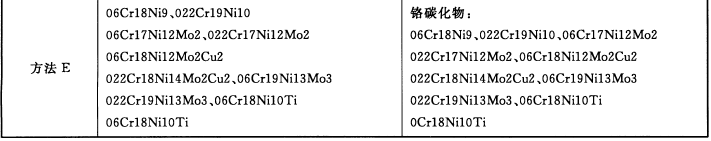

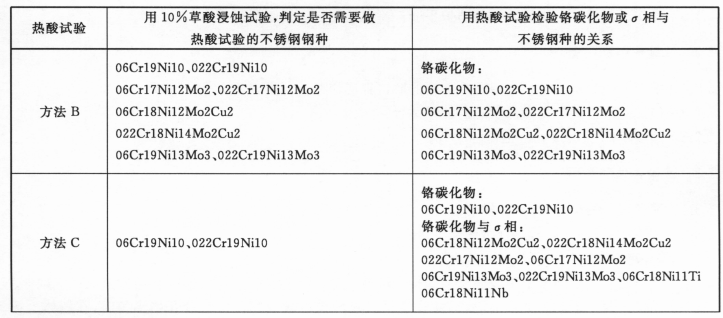

方法A与热酸试验的关系

以上就是无锡力博为大家总结的关于GB/T 4334-2020与GB/T 4334-2008的区别方法A的区别，如果您也有相关的检测需求，欢迎前来咨询，我们会有专业的项目工程师为您答疑解惑，期待您的来电！
