针对螺栓腐蚀现象，对现场实际使用中的螺栓采取了一系列腐蚀防护技术，但这些技术都具有一定的局限性如施工困难、无法应用于服役螺栓等。

阴极保护法、涂层保护法和缓蚀剂保护法是钢结构常用的腐蚀防护方法。但对于大气腐蚀环境中的螺栓，常规外加电流阴极保护和缓蚀剂保护法难以适用，而牺牲阳极阴极法与涂层隔离防护法是钢结构主要的大气防腐蚀措施。牺牲阳极与涂层联合保护是目前公认的最有效的防腐蚀途径。

室内盐雾腐蚀试验

试验所用盐雾验箱为增强版40型盐雾箱，内部空间为45 cm×35 cm×30 cm。按GB/T 10587-2006《盐雾试验箱技术条件》进行中性盐雾试验。盐雾箱内温度设置为35 ℃，喷雾量为1 mL/h。盐雾箱采用螺杆压缩机进行供气，试验过程中喷雾模式为连续喷雾。腐蚀时间分别为24，48和72小时。试验结束后，取出试样，静置干燥1小时后，拍摄记录在不同腐蚀时间和不同方法防腐蚀处理螺栓的宏观腐蚀形貌。

锌丝缠绕前后防腐效果评价

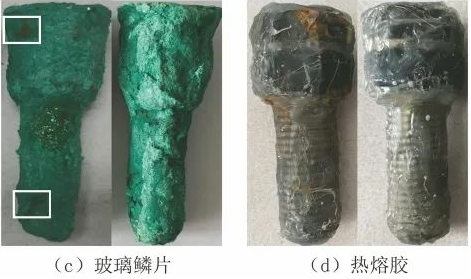

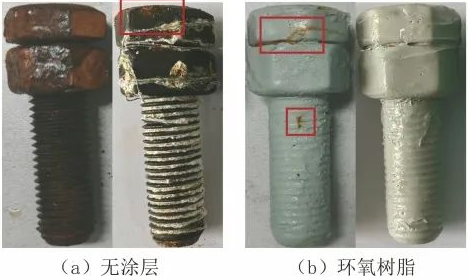

盐雾腐蚀24小时后不同防腐蚀涂层螺栓的宏观形貌(左：无锌丝;右：锌丝缠绕)

为经盐雾腐蚀24小时后不同涂层螺栓锌丝缠绕前后的宏观形貌。对比各组试样锌丝缠绕前后的宏观腐蚀形貌可知，增设内置锌丝能显著减缓螺栓的腐蚀。

在无涂层情况下锌丝周围的螺栓基体基本没有发生腐蚀，但头部无锌丝区域发生了腐蚀，而无锌丝螺栓基体发生了严重的腐蚀。

可以看出，经过24小时的盐雾腐蚀后，涂层和锌丝联合保护可以使整个螺栓基体几乎不发生腐蚀，而未缠绕锌丝只涂覆涂层的螺栓表面会发生局部腐蚀；环氧树脂涂层和玻璃鳞片涂层表面都有破损，如图中方框所示，其原因应是螺栓表面产生了腐蚀产物，使涂层与表面基体结合不紧密，而热熔胶内部螺栓基体虽发生了局部腐蚀，但其防腐蚀层仍保持完整。

长时间防盐雾腐效果评价

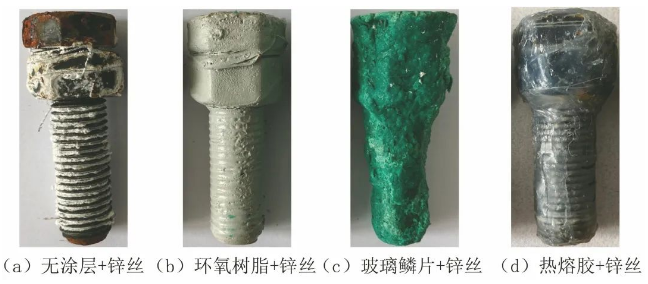

各涂层+锌丝可在48小时盐雾腐蚀时间内保护螺栓基体几乎不发生腐蚀，各涂层内没有生成腐蚀产物而导致涂层破损。

经72小时盐雾腐蚀后，在锌丝与环氧树脂涂层联合保护下螺栓基体表面发生了明显腐蚀，而其余两组螺栓基体表面未发生明显腐蚀，这说明相较于环氧树脂与锌丝的联合保护，热熔胶与玻璃鳞片涂层与锌丝的联合保护能够长时间抵抗腐蚀环境，二者防腐蚀性能更好，这与电化学测试结果一致。

经72小时长时间的盐雾腐蚀后，玻璃鳞片涂层与螺栓的结合性有所下降，见图8(c)中的方框标记，而热熔胶涂层与螺栓结合性仍保持良好，该防腐蚀处理方法的防腐性能能长时间保持良好。

以上就是无锡力博为大家总结的关于螺栓室内盐雾腐蚀试验的方法，如果您也有相关的盐雾腐蚀试验的需求，欢迎前来咨询，我们会有项目工程师为你答疑解惑，期待您的来电！
