1、范围

本文件规定了厚度方向性能钢板的牌号表示方法、技术要求、样坯和试样制备、试验方法和检验规则。

本文件适用于厚度为15 mm~ 400 mm的镇静钢钢板。

2、牌号表示方法

厚度方向性能钢板的牌号由产品的原牌号和厚度方向性能级别(Z15.Z25或Z35)组成。

示例：Q355GJDZ25

Q355GJD—— 产品的原牌号是最小屈服强度为355 MPa质量等级为D的高建钢；

Z25—— 厚度方向性能级别,其3个试样的断面收缩率最小平均值为25%。

3、样坯和试样制备

3.1 取样

样坯应在沿钢板主轧制方向(纵向)的一端的中部切取(宽度1/2处)，对于钢锭成材的钢板，应确保取在对应钢锭头部端。该样坯足以制备6个试样，其中3个为备用。应确保在最终试样的加工过程中伴随的热影响或加工硬化区被去除。

3.2 试样制备

应从按6.1的要求切取的样坯上，按照下列步骤制备带延伸部分或不带延伸部分的试样，试样的轴线应垂直于钢板表面。带延伸部分的试样规定如下：

a) 对于15 mm≤l≤20 mm,应有延伸部分，t为钢板厚度；

b) 对于20 mm<t≤80 mm,可选择延伸部分，t为钢板厚度；

c) 对于80 mm<t≤400 mm,不应有延伸部分，t为钢板厚度，若试验能力受限,可在试样夹持段焊接延伸部分。

3.3 带延伸部分的试样

带延伸部分的试样的制备和类型见图1。

焊接前，应先清除试样表面的所有铁锈、氧化铁皮、油脂等杂物。

采用摩擦焊或其他合适方法以保证热影响区最小的方式，将延伸部分焊接到试样的2个表面上。

试样直径(do)如下：

a) 对于15 mm≤I≤25 mm，l为钢板厚度，d。=6 mm或d.= 10 mm；

b) 对于25 mm<1≤80 mm，t为钢板厚度，d。= 10 mm。

试样的平行长度(L.)应至少为1.5d，且不超过80 mm，热影响区应在平行长度(L.)之外。

3.4 不带延伸部分的试样

不带延伸部分的试样的制备和类型见图2，图3。

试样直径(d。)如下：

a) 对于20 mm<1≤40 mm，t为钢板厚度,d。=6 mm或d,= 10 mm；

b) 对于40 mm<1≤400 mm，t为钢板厚度.d。= 10 mm。

试样的平行长度(L.)应至少为1.5d，且不超过80 mm.

对于1≤80 mm的钢板,试样总长度(L,)应等于产品全厚度(1)。

对于80 mm<1≤400 mm的钢板，试样总长度(L,)应使平行长度(L.)包括产品厚度1/4位置。

4、试验方法

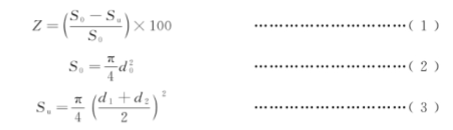

厚度方向拉伸试验应按照GB/T228.1进行,断面收缩率应按照GB/T228.1测定。断面收缩率按式(1)、式(2)、式(3)计算：

式中：

Z——断面收缩率,%;

S。——试样原始横截面积，单位为平方毫米(mm²)；

S——试样断裂后的最小横截面积,单位为平方毫米( mm² );

d。——试样 直径，单位为毫米(mm); .

d₁、d₂——两个互相垂直的直径的测量值。如果断面呈椭圆形，则d₁、d₂表示椭圆的两根轴，单位为毫米( mm)。

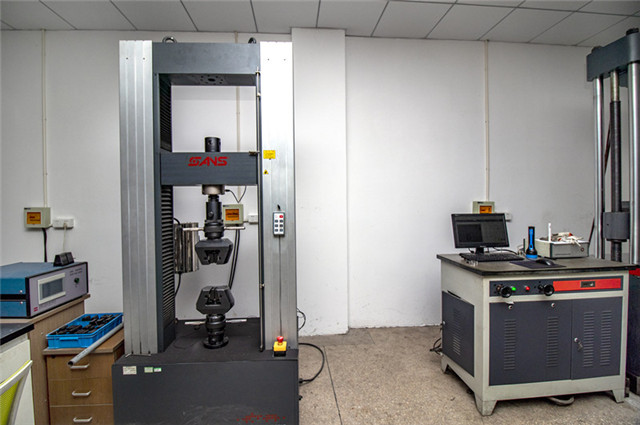

以上就是“GB/T 5313-2023 厚度方向性能钢板”的相关解答，无锡力博实验室是一家专注于可靠性试验与项目研发的第三方检测机构，公司拥有大型实验室，可以承接Z向拉伸试验、及CNAS/CMA报告试验，如果您有产品需要做相关测试的，欢迎电话咨询!
