1、范围

本标准规定了测定圆形横截面金属管塑性变形能力的压扁试验方法，也可用来揭示其缺陷。

除相关产品标准规定以外，本标准适用于外径不超过600 mm且壁厚不超过外径15%的金属管。

2、试验原理

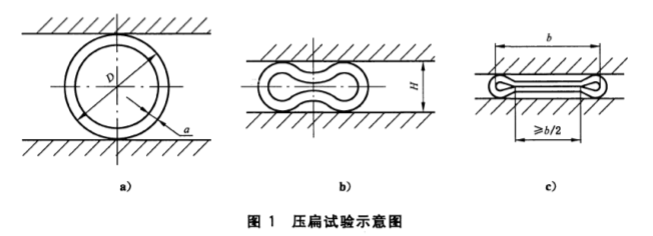

对从垂直于金属管纵轴线方向截取的规定长度的金属管试样或金属管端部试样施加力进行压扁[见图la)和图1b)]，直至在力的作用下两压板之间的距离达到相关产品标准所规定的值。

如为闭合压扁，试样内表面接触区域的宽度应至少为正常压扁后试样内寬度b的一半[见图1c)]

3、试验设备

试验机应能将试样压扁至规定的两平行压板之间的距离H。压板应具有足够刚度。

压板的宽度应超过压扁后的试样宽度，即至少为1.6D。压板的长度应不小于试样的长度。

4、试样

4.1 试样长度L应不小于10mm，但不超过100mm试样的棱边允许用锉或其他方法将其倒圆或倒角。

注：如果试验结果满足试验要求，可以不对试样的校边倒圆或倒角。

4.2当在一根全长度管的管端进行试验时，应在距管端面为试样长度处垂直于管纵轴线切割，且切割深度应至少达外径的80%。

5、试验程序

5.1 试验一般应在 10℃~35℃的室温范围内进行对温度要求严格的试验，试验温度应为23℃士5℃。

5.2 试样置于两压板之间。

5.3 焊接管 的焊缝应置于相关产品标准所规定的位置。

5.4 沿垂直于管纵轴线方向移动压板进行压扁。

5.5 若有争议，压板的移动速率不应超过25 mm/ min。

5.6 对压扁试验结果的评定应根据相关产品标准的要求。当产品标准中没做规定时，在不使用放大镜的情况下，如果无可见裂纹，应评定为合格。仅在试样棱角处的轻微开裂不应作为判废依据。
