1、范围

本文件规定了使用的介质将会产生挥发性污染气体或危险性气体的阀门，检验其阀杆(轴)和阀体连接处外漏的产品验收试验程序。

本文件适用于生产交付时有逸散性要求的工业阀门逸散性试验。

本文件不适用于端部连接处、真空场合、腐蚀和辐射场合的产品验收试验。

2、试验阀门的准备

2.1 试验阀门的数量

每批次产品验收试验根据阀门类型、公称压力、公称尺寸，由制造厂和买方协商确定抽样数量，每批次阀门随机抽样数量不少于1台。

2.2 试验阀门的条件

2.2.1 已按 GB/T 40079- 2021 通过逸散性试验的阀门，在本文件规定的验收之前，所选阀门可认为按相关产品试验及买方规定的试验合格。

2.2.2 制造厂应保证试验前，阀门的填料，密封垫片是干燥的(不应有水分存在或在水压试验后进行)。

2.3 阀杆(轴)密封的调整

试验前，阀杆(轴)密封的预紧应按阀门制造厂的说明书予以调整；试验开始后不准许调整。

3、试验条件

3.1 试验介质

试验介质为氢气，其体积分数应不低于97%。

3.2 泄漏测量

泄漏测量应按GB/T 40079- 2021 中附录B“吸枪法"的规定。泄漏测量值用ppmv表示(1 ppmv=1 mL/m³=1 cm³/m³)。

3.3 试验压力

试验压力为0.6 MPa或由制造厂和买方协商确定。

3.4 试验温度

试验温度为室温条件,温度为5 C~40 C。

4、试验程序和试验结果的评定

4.1 阀杆(轴)泄漏测量

阀杆(轴)泄漏测量程序如下：

a) 使试验阀门处于半开位置，用氦气吹扫置换阀门体腔内的空气，然后加压到5.3规定的试验压力，并保持压力：

b) 全开至全关操作阀门5次，然后操作阀门至半开位置：

c) 完成上述动作后，用GB/T 40079- 2021 中附录B“吸枪法"测量阀杆(轴)密封处、阀体腔连接处(垫片)的泄漏：

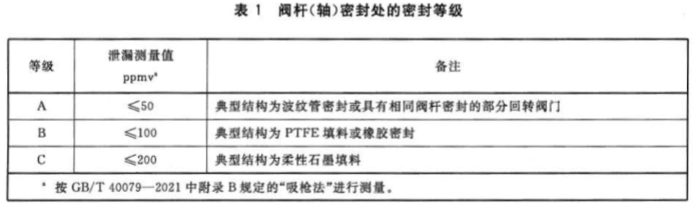

d) 泄漏测量值的接受值按表1的规定。

4.2 阀体连接处泄漏测量

阀体泄漏测量程序如下：

a) 使试验阀门处于半开位置，用氦气吹扫置换阀门体腔内的空气，然后加压到5.3规定的试验压力，并保持压力；

b) 按GB/T 40079- -2021 中附录B"吸枪法”测量阀体密封处泄漏；

c) 泄漏测量值的接受值应不超过50 ppmv。

5、标志

试验合格后，阀门的铭牌上或其他合适位置可标志上表示该阀门逸散性试验合格的标志“FE".

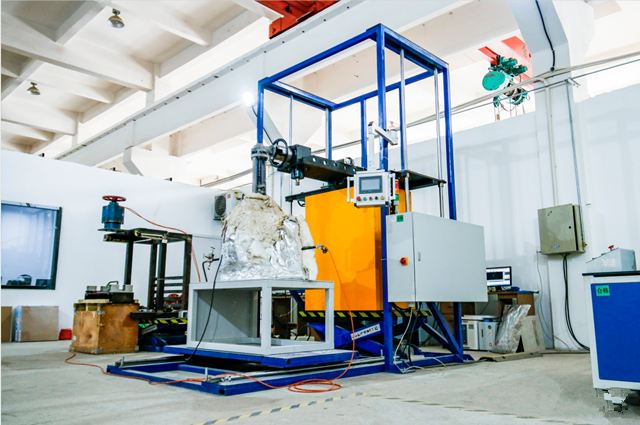

无锡力博实验室是专业的第三方检测机构，拥有独立实验室，能按照国家标准或行业标准，可以做阀门低泄漏试验，为客户提供产品失效分析、产品寿命评估、产品环境适应性等多方面的技术服务，缩短客户的产品研发时间，减少研发成本，找出不合格产品失效原因所在，如果您有相关的检测需求，欢迎前来咨询！
