检测热线：189 6183 9178
服务项目
在线客服
铸造铝合金金相 第 2 部分：铸造铝硅合金过烧 JB/T 7946.2-2017发布时间：2024-11-05 浏览量：35次
1、范围
JB/T 7946的本部分规定了铸造铝硅合金过烧(以下简称过烧)的术语和定义、试样和评级方法。
本部分适用于铸造铝硅合金固溶热处理过烧组织的评定。
2、试样
2.1 试样应直接从铸件上切取，如条件不允许，可以用与铸件同时进行固溶热处理的试块代替。
2.2 试样的制备 应按GB/T 13298的规定执行，制备试样过程中应保证显微组织不发生变化，试样表面应光洁，不允许有影响过烧组织特征观察的划痕。
2.3 评定过烧的金相试样不需腐蚀。
3、评级方法
3.1 检查方法
在光学显微镜下观察，选择试样整个受检面过烧最严重的部位，推荐放大倍数为200倍。
3.2 过烧分级

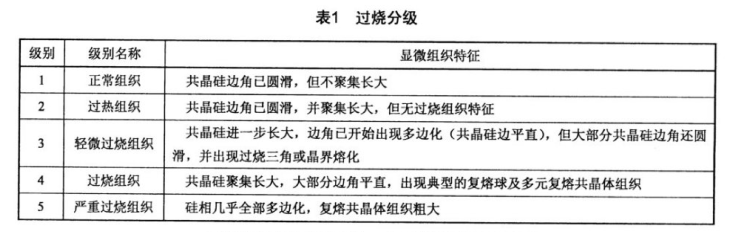

将试样选定的观察部位与图1~图5所示的标准图片相比较，过烧程度划分为S个级别，见表1.
无锡力博实验室是专业的第三方检测机构，拥有独立实验室，能按照国家标准或行业标准，进行铝合金金相分析，为客户提供产品失效分析、产品寿命评估、产品环境适应性等多方面的技术服务，缩短客户的产品研发时间，减少研发成本，找出不合格产品失效原因所在，如果您有相关的检测需求,欢迎前来咨询！
电话：189 6183 9178
邮箱：064@rd-test.com
地址：无锡市锡山区春晖东路151号
Copyright © 2017-2022 无锡力博实验室认可服务有限公司 版权所有 苏ICP备17058088号 技术支持：迅诚科技
