在GB/T 4334标准中，方法A——10%草酸浸蚀法被视为最为敏感的试验方法。它常被用作奥氏体不锈钢晶间腐蚀的初步筛选试验。试样经过10%草酸溶液的电解浸蚀后，研究人员会在显微镜下仔细观察被浸蚀表面的金相组织，依据GB/T4334-2008标准中的表1和表2进行分类。

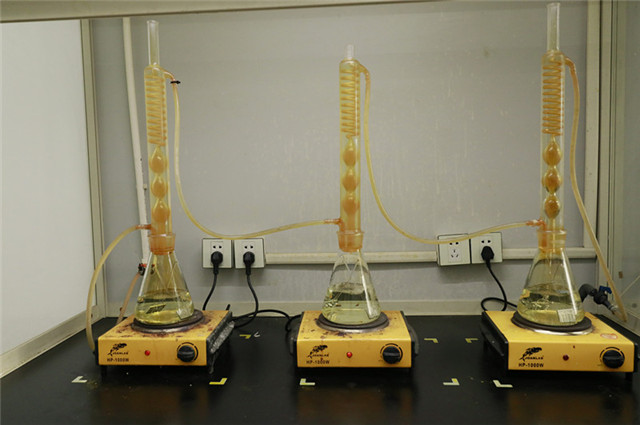

晶间腐蚀A法，也称为10%草酸试验，是一种广泛应用于金属材料测试的方法。该试验方法适用于奥氏体不锈钢、铁素体不锈钢和耐热合金等材料的晶间腐蚀测试。其原理是将金属试样浸泡在10%草酸溶液中，并加热至一定温度，观察是否发生晶间腐蚀倾向。

方法说明：筛选试验，测试目的主要判定是否需要进行方法B、方法C、方法E等长时间热酸试验，对于不允许破坏被测结构件和设备的情况下，也可作为独立的晶间腐蚀检验方法。

晶间腐蚀是金属材料一种常见的腐蚀形式，通常发生在金属晶界处。当金属表面存在局部缺陷或材料本身存在内在应力时，如加工过程中的焊接、热处理等，会导致晶界处结构退化，在腐蚀介质中，容易产生晶间腐蚀问题。晶间腐蚀不仅会降低金属材料的强度和韧性，而且会对金属材料的使用寿命造成严重影响。

晶间腐蚀A法试验主要步骤如下：

1、制备试样：根据标准要求，制备符合尺寸和形状等要求的试样。

2、清洗试样表面：采用机械或化学方法清洗试样表面，确保试样表面干净。

3、浸泡试样：浸蚀溶液：100g乙二酸溶于900ml水中;

备用浸蚀溶液：100g过硫酸铵溶于900ml水中(含钼钢种难以出现阶梯组织时)。

电流密度：1A/cm2

浸蚀时间：10%乙二酸溶液—90S 10%过硫酸铵溶液—5~10min

4、清洗和观察：取出试样，冷却后使用水清洗，并进行目视和显微镜观察或者电解法脱氧操作后再观察是否发生晶间腐蚀。

在试验过程中，需要注意以下几点：

1、实验室操作要注意安全，避免草酸与皮肤或眼睛接触。

2、试样表面必须干净，不能存在灰尘、油脂等杂质。

3、试样的浸泡时间和温度必须准确控制，以保证测试的准确性和可靠性。

总之，晶间腐蚀A法试验是一种简单、可靠、重要的测试方法。在实际应用中，可以根据具体的金属材料类型、使用环境以及需要检测的腐蚀类型等因素进行综合考虑，选择适当的检测方法对金属材料进行测试，以确保其安全、稳定、高效的应用。

无锡力博实验室是专业的第三方检测机构，拥有独立实验室，能按照国家标准或行业标准，对样品进行低温冲击试验，为客户提供产品晶间腐蚀试验、产品寿命评估、产品环境适应性等多方面的技术服务，缩短客户的产品研发时间，减少研发成本，找出不合格产品失效原因所在，如果您有相关的检测需求,欢迎前来咨询！
