低温冲击试验中，试样应在规定温度下保持足够时间，以使试样整体达到规定的均匀温度。如果使用液体介质时，保温时间应不少于5min;使用气体介质时，保温时间不少于20min。用于移取试样所用的夹具也应放于相同温度的冷却介质中，确保与介质温度基本相同。

对于低温冲击试验，从冷却装置中移出的试样温度会回升，从而偏离实际规定的低温温度。如果试样从液体介质中移出至打击的时间在2s之内，从气体介质装置移出至打击的时间应在1s之内，试样温度的回升可以忽略。这种操作方法称为"直冲法"，一般带有自动送样装置的冲击试验机可以满足上述要求，它的试样从冷却装置中提前移动，以保证与摆锤下落打击时间同步。

如果没有条件满足上述时间要求，为了尽量减少偏离的温度，可将试样冷却至低于规定的温度以补偿打断瞬间的温度损失，这种操作方法称为“过冷法”。采用“过冷法”，也必须在3～5s内打断试样，如果试样从冷却介质中取出后5s内摆锤末放下，则停止试验，将试样重新放回到冷却介质中保温。

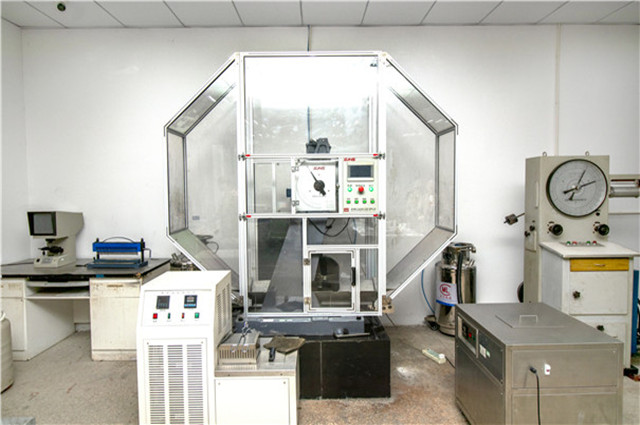

试验步骤

1、制备试样

2、试样检查，缺口是检查重点

3、试样低温处理(需要时)

4、试验机开机，调试(不同的机子方法可能不同)

5、将试件装入在冲击试验机上，应使没有缺口的面朝向摆锤冲击的一边，缺口的位置应在两支座中间，要使缺口和摆锤冲刃对准。将摆锤举起同空打时的位置，打开锁杆。

6、使摆锤落下，冲断试件，刹车，读出试件冲断时消耗的功.(现在的试验机都有相应的软件连接到计算机上，可自动记录冲击值)

7、出具报告

综上所述，低温冲击试验在多个领域都具有重要的应用价值。通过这种测试方法，我们可以评估材料在低温环境下的性能表现，为产品的研发、制造和使用提供重要的依据和保障。随着科学技术的不断发展和进步，低温冲击试验技术也将不断完善和提高，为更多领域的应用提供更好的支持和保障。
