研究表明，H2S浓度对应力腐蚀的影响明显，湿H2S引起的开裂不仅有硫化氢应力腐蚀(SSCC)，氢诱导(HIC)和应力导向氢致开裂(SOHIC)及氢鼓泡(HB)等，其破坏敏感度随H2S浓度增加而增加，在饱和湿硫化氢中达最大值。

液体介质中硫化氢浓度对低碳钢而言，当溶液中H2S浓度从2PPm增加到150PPm时，腐蚀速度增加较快，但只要小于50PPm，破坏时间较长，H2S浓度增加1600PPm时，腐蚀速度迅速下降。

当高于1600PPm ~ 2420PPm时腐蚀速度基本不变，这表明高浓度硫化氢腐蚀并不比低浓度硫化氢腐蚀严重；但对于低合金高强度钢，即使很低的硫化氢浓度，仍能引起迅速破坏。因此在湿化氢腐蚀环境中，选择设备的各受压元件材料将十分重要，尤其是当硫化氢中含有水份时，决定腐蚀程度的是硫化氢分压，而不是硫化氢的浓度。

目前国内石化行业将0.00035Mpa(绝)作为控制值，当气体介质中硫化氢分压大于或等于这一控制值时，就应从设计、制造或使用诸方面采取措施和选择新材料以尽量避免和减少碳钢设备的硫化氢腐蚀。

从材料化学成份方面来说，钢中影响硫化氢腐蚀的主要化学元素是锰和硫，锰元素在设备焊接过程中，产生马氏体、贝氏体高强度，低韧性的显微金相组织，表现出极高硬度，这对设备抗SSCC极为不利，硫元素则在钢中形成MnS，FeS非金属夹杂物，致使局部显微组织疏松，在湿硫氢环境下诱发HIC或SOHIC。

故对用于湿硫化氢环境的压力容器用钢，其锰、硫含量及非金属夹杂级别都应非常注意，允许超标。为提高钢的抗湿硫化氢性能，法国压力容器标准CODAP 90的附录MA3中提出以下推荐：

（1）减少夹杂物，限制钢中硫含量，使S≤0.002%,如果能达到≤0.001%则更好。

（2）限制钢中的含氧量,使其≤0.002%。

（3）限制钢中的磷含量,尽量使其≤0.008%。

（4）限制钢中的镍含量。

（5）在满足钢板的力学性能条件下，应尽可能降低钢的碳含量。 当然目前国内材料也正在往这方面努力。16MnR由于其Mn含量高达1.20 ~ 1.60，对硫化物更敏感。国内通常将其应用于湿硫化氢环境限制在50PPm以下，或者尽不用。

12CrMoR，15CrMoR，1.25Cr1Mo等材料有很好的耐氢腐蚀能力和一定的抗硫作用，但对湿硫化氢腐蚀仍不够理想。一般奥氏体不锈钢不耐湿硫化氢和氯离子的应力腐蚀。20R、Q235、20号钢等，在湿硫化氢环境中的腐蚀速率比以上低合金钢材料更快。

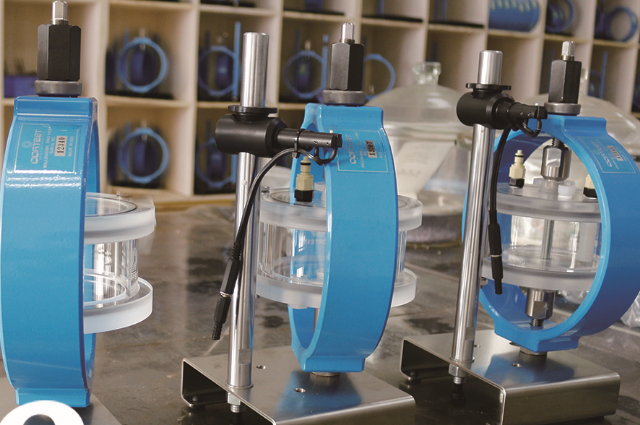

以上就是力博实验室为大家总结的关于SSC试验对原材料的选择要求，如果您有相关的检测需求，欢迎咨询力博实验室，我们会有专业的项目工程师为您解答，期待您的来电！
