原理及实验过程

氢剥离是指内壁具有堆焊层的加氢化工设备常见的缺陷。高温下氢原子穿过奥氏体钢堆焊层溶入基体钢材，降至常温后基体钢材对氢的溶解度大大降低，但氢已无法以原子态逸出，此时会聚集在钢内部或基体与堆焊层的界面附近。界面的结合力不牢固时，易被具有很高压力的聚集起来的氢-气团胀裂，从而出现界面剥离裂纹。

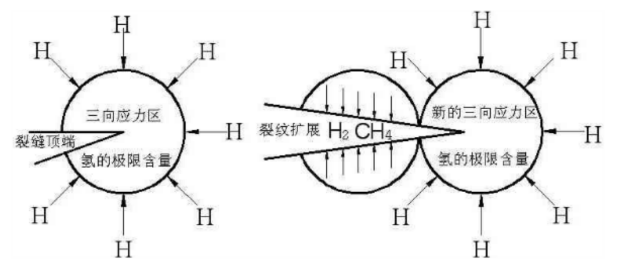

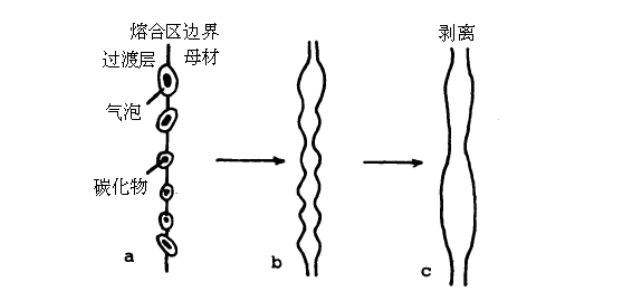

由于堆焊金屈和母材之间的热胀系数不同， 在冷却过程中产生很大的热应加上焊接残余应力， 以及气体产生的内压等造成熔合区很大的应力。 金属内部缺陷(包括微孔微夹杂和晶格缺陷等)提供了潜在裂纹源， 在应力的作用下， 这些微观缺陷的前沿形成了三向应力区， 诱使气体向该处扩散并聚集。 当 气体的浓度达到一定程度时， 一方面产生较大的应力 ， 应力得到提高： 另一方 面阻碍位错移动而使该处变脆， 当应力进一步加大时， 促使缺陷扩展而形成裂纹后来气体又不断向新的三向应力区扩散， 达到临界浓度时又发生了新的裂纹扩展随之气泡长大并互相连接在一起，种过程可周而复始断续进行，种过程可周而复始断续进行至成为宏观裂纹 ， 烦后导致沿熔合区边界剥离开裂（图5.18, 5.19）。

(图5.18, 5.19)

试剂要求

H2及N2的纯度为：99.999%以上

氢气是一种无色无臭气体，无毒、无腐蚀性、极易燃烧，在空气中浓度达到4.1%~74.2%

时成为爆炸性混合物，遇火星、高热能引起燃烧爆炸。氢气比空气轻，在室内使用或储存氢气，当出现泄漏时，氢气上升滞留屋顶，不易自然排除，遇火星引起爆炸，空气中高浓度氢气易造成缺氧，使人窒息。

氢气瓶不能和强酸、强碱及氧化剂等化学危险物品同库军存放，气集装格必须与氧气瓶、氯气瓶、氟气瓶等性能相抵触的气瓶隔离存放。

试样要求

直径:73±2mm， (b)厚度45±2mm，但是，对于较薄的横截面材料，可减小试样厚度，侧面需堆焊。试样数量为3块。

试验周期为：10-12

以上就是力博实验室为大家总结的关于氢剥离试验的相关内容，如果您想了解更多其他资讯，欢迎拨打咨询电话：189 6183 9178，我们会有专业的项目工程师为您答疑解惑，期待您的来电！
