一、试验方法

奥氏体不锈钢10%草酸浸蚀试验方法：试样在10%的草酸溶液中电解浸蚀后，在显微镜下观察浸蚀表面的金相组织。

二、试样

1、取样及制备：

（1）焊接试样从与产品钢材相同而且焊接工艺也相同的试块上取样，试样应包括母材、热影响区以及焊接金属的表面；

（2）取样方法：原则上用锯切，如用剪切方法时应通过切削或研磨的方法除去剪切影响部分;3)试样被检查的表面应抛光，以便进行腐蚀和显微组织检验；

2、试样的敏化处理

（1）敏化前和试验前试样用适当的溶剂或洗涤剂(非氯化物)除油并干燥;

（2）焊接试样直接以焊后状态进行试验。对焊后还要经过350℃以上热加工的焊接件，试样在焊后还应进行敏化处理。试样的敏化处理在研磨前进行，敏化处理制度为650℃，保温1小时，空冷。

三、试验方法

1、不锈钢晶间腐蚀试验溶液：将100克符合GB/T9854的优先级纯草酸溶解于900ml蒸馏水或去离子水中，配置成10%草酸溶液；

2、实验仪器和设备：阴极为奥氏体不锈钢制成的钢杯或表面积足够大的钢片，阳极为试样，如用钢片作阴极时要采用适当形状的夹具，使试样保持于试验溶液中，浸蚀电路如图1所示。

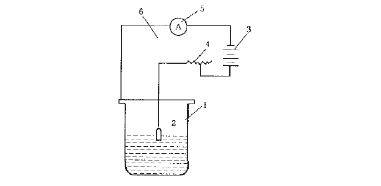

图1 电解浸蚀装置图

1——不锈钢容器

2——试样

3——直流电源

4——变阻器

5——电流表

6——开关

3、试验条件和步骤：

（1）把浸蚀试样作阴极，以不锈钢杯或不锈钢片作为阴极，倒入10%草酸溶液，接通电流。阳极电流密度为1A/cm2，浸蚀时间为90s，浸蚀溶液温度20℃~50℃。

（2）试样浸蚀后，用流水洗净，干燥。在金相显微镜下观察试样的全部浸蚀表面，放大倍数为200倍~500倍，根据表1、表2和图2~图8判定组织的类别。

（3）每次试验使用新的溶液。

4、浸蚀组织的分类

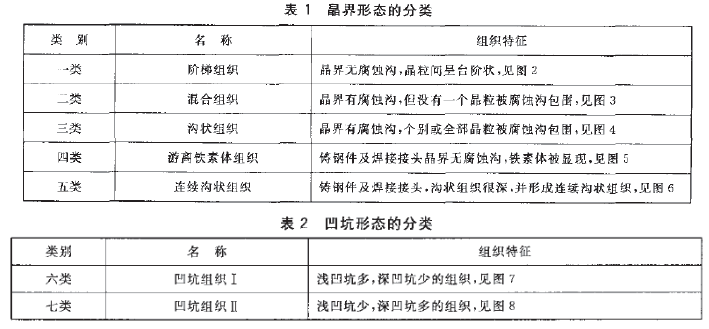

（1）显示晶界形态浸蚀组织的分类见表1；

（2）显示凹坑形态浸蚀组织的分类见表2；

（3）一类阶梯组织和二类混合组织是可接受的组织，其余为不可接受组织。

5、试验报告：

试验报告应包括以下内容：

（1）试验的名称及试验面积尺寸;

（2）电流密度;

（3）浸蚀时间和温度;

（4）浸蚀后的金相照片;

（5）判定结果

以上就是力博实验室为大家总结的关于奥氏体不锈钢晶间腐蚀试验的相关内容，如果您也有相关的检测需求，欢迎电话咨询：18961839178，我们会有专业的项目工程师为您答疑解惑，期待您的来电！
