焊接件金相分析

检测目的： 检查焊缝、热影响区及焊件的金相组织情况,以及确定内部缺陷等

检测范围： 各种金属及合金的焊接件

申请检测

项目介绍试验步骤测试原理

项目介绍

金属材料焊接成型的过程中，焊接接头的各区域经受了不同的热循环过程，因而所获得的组织也有很大的差异，从而导致机械性能的变化。对焊接接头进行金相分析，是对接头性能进行分析和鉴定的一个重要手段，它在科研和生产中已得到了广泛的应用。

焊接金相分析包括焊接接头的宏观检验和显微组织检验，以及焊接缺陷的检验。为了尽快地发现与解决焊接质量问题，一般先采用宏观检验分析，必要时再进行显微组织检验。

试验步骤

（一）低碳钢焊接接头金相分析

1、试样的准备；

2、用金相砂纸打磨试片；

3、抛光试片；

4、腐蚀；

5、在显微镜下观察与分析

（二）30CrMnSiA钢试片的制作

1、将厚度为2.5mm的30CrMnSiA钢板切成180× 20mm和180× 35mm两种规格的试片；

2、试片焊前进行退火处理；

3、去除试片表面油污及氧化物；

4、分别用电弧焊和气焊焊接试片；

5、制作金相试样：打磨、抛光、腐蚀等；

6、在显微镜下观察已制备好的金相试样；

测试原理

宏观分析

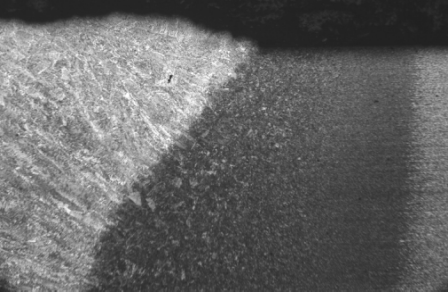

主要内容为：用肉眼、放大镜、或低倍显微镜(<100×)观察与分析焊缝成形、焊缝金属结晶方向和宏观缺陷等。图1是在50倍显微镜下所观察到的焊接接头的宏观照片：

显微分析

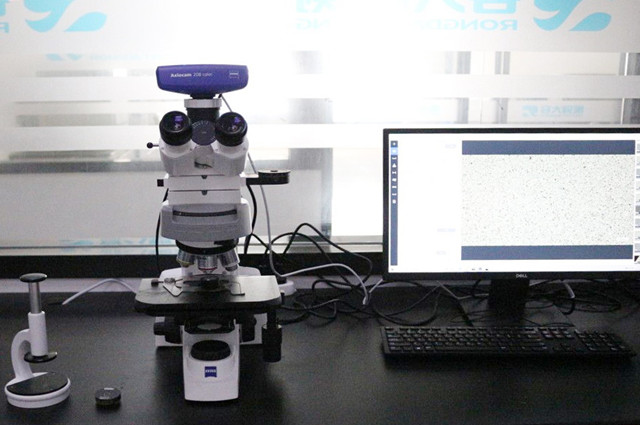

借助于光学显微镜或电子显微镜(>100×)进行观察、分析焊缝的结晶形态、焊接热影响区的组织、分布特点以及微观缺陷等。
