1、范围

本标准规定了不锈钢压力容器的晶间腐蚀敏感性检验要求与规则。

1.1 本标准适用的不锈钢压力容器包括不锈钢固定式压力容器、不锈钢热交换器、不锈钢钢瓶、不锈钢移动式压力容器及不锈钢压力管道等。不锈钢常压容器及其他不锈钢机械设备也可参照采用(后文中有时将“压力容器”简称为“容器”)。

1.2 本标准所适用的制造压力容器的不锈钢指铬含量不低于16%的耐酸钢，包括奥氏体不锈钢、铁素体不锈钢和奥氏体铁素体双相不锈钢，但不包括马氏体不锈钢和沉淀硬化不锈钢。既包括压力加工不锈钢及其焊接接头，也包括不锈铸钢和堆焊层。

1.3 本标准既规定了不锈钢压力容器本身的晶间腐蚀敏感性检验要求，也规定了对制造不锈钢压力容器所用不锈钢原材料、焊接材料及外协零部件的相应检验要求。

1.4 本标准涉及的晶间腐蚀系指敏化态晶间腐蚀，不包括非敏化态晶间腐蚀。

2、检验方法的选择

2.1 一般均采用不锈钢晶间腐蚀敏感性检验方法现行标准中规定的标准检验方法检验，特殊情况下也可采用非标准方法检验。

2.2 国产不锈钢材与焊接材料及其制造的不锈钢容器与零部件一般采用我国的不锈钢晶间腐蚀敏感性检验方法标准GB/T 4334. 1~4334.5- 2000 检验，等要时也可采用ISO 3651-1~3651-2:1998(E)等检验方法标准。

2.3 当不锈钢晶闻腐蚀敏感性检验方法的一个标准中只规定了一种检验方法时，选择的检验方法可只标明标准号与标准名称，当一个标准中规定了几种检验方法时，除标明标准号与标准名称外，还应说明选择的检验方法名称。

2.4 不锈钢容器所用不锈钢材、焊接材料及外购零部件应当与该不锈钢容器采用同一种检验方法。

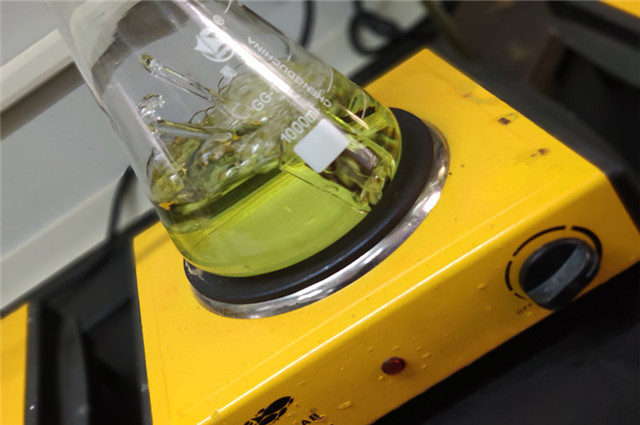

2.5 当不锈钢容器只规定应当检验而未规定具体检验方法时，或当订购不锈钢材和焊接材料时并未明确这些材料用于什么不锈钢容器时，不锈钢材和焊接材料可先按GB/T 4334. 5——2000 硫酸-硫酸铜法或1SO 3651-2:1998(E)中的A法：16%硫酸-硫酸铜法(Strauss法)进行检验。当后来用这些材料制造的不锈钢容器与零部件确定采用其他较严的检验方法时，这些材料则应当由容器或零部件的制造单位采用较严的检验方法再进行检验。

2.6 当采用的不锈钢晶间腐蚀敏感性检验方法标准中列有10%草酸法时，一般均允许在具体检验时，按照该标准的规定，采用10%草酸法作为该标准中其他检验方法(热酸试验)的筛选方法。例如当采用的检验方法为GB/T 4334.5- 20000 硫酸-硫酸铜法，该检验方法标准GB/T 4334—2000 中列有GB/T 4334 1—2000 10%草酸法，一般均允许在具体检验时，按照该标准的规定，采用10%草酸法作为硫酸硫酸铜等方法的筛选方法。即当10%草酸法检验合格，则表明所筛选的热酸试验方法不必检验即为合格；当10%草酸法检验不合格，则应采用所筛选的热酸试验方法进行检验以确定是否合格。10%草酸法检验与其他热酸检验的关系以及所适用的不锈钢牌号应按GB/T 4334.1- 2000 等的规定。

2.7 焊制不锈钢容器焊接试件(试样)的晶间腐蚀敏感性检验方法一般不采用GB/T 4334.4—2000硝酸-氢氟酸法。

2.8 不锈钢容器在不同介质条件下，各种热酸检验方法对不锈钢的类型有一定的适用性，见表1.

2.9 检验方法的宽严

2.9.1 当检验由晶界贫铬区所引起的晶间腐蚀敏感性时，检验方法由宽到严的顺序为：硫酸-硫酸铜法，硫酸-硫酸铁法、硝酸法。

2.9.2 当检验方法的类型相同，而仅是硫酸浓度不同时，硫酸浓度较浓者检验结果较严。如硫酸-硫酸铜法中，16%硫酸的检验方法(GB/T 4334.5- 2000，ISO 3651-2；1998(E)中的A法)检验结果较宽、适用于：

大于17%Cr、且大于3%Mo的奥氏体不锈钢；

大于25%Cr、且大于2%Mo的奧氏体不锈钢；

大于20%Cr、且大于3%Mo的双相不锈钢；

大于25%Cr、且大于2%的铁素体不锈钢。

2.10某些介质的检验方法的确定

2.10.1 以下介质条件的不锈钢容器可采用硫酸-硫酸铜法检验：工业乙酸、常温~60C浓度5%~50%的稀硝酸、高温高纯水(反应堆用)。

2.10.2以下 介质条件的不锈钢容器可采用65%硝酸法检验：

a)温度 60C以上、浓度5%~50%的稀硝酸中工作的0Cr18Ni9、00Cr19Ni10容器；

b)在各种温度 下的浓硝酸中工作的0Cr18Ni9、00Cr19Ni10或其他浓硝酸专用不锈钢制容器；

c)正常 加氧条件下的00Cr17Ni14Mo2和00Cr25Ni2Mo2等尿素级不锈钢制的尿素高压容器，可按HG/T(3172~3174)- -2002中规定的65%硝酸法。

2.10.3特殊情况下,检验方法可由容器的订货单位与容器的设计、制造单位协商确定。

以上就是无锡力博为大家总结的关于 GB/T 21433-2008 不锈钢压力容器晶间腐蚀敏感性检验，如果您也有不锈钢晶间腐蚀试验的相关测试，欢迎前来咨询，我们会有专业的项目工程师为您答疑解惑，期待您的来电！
