范围

本标准规定了镍基合金晶间腐蚀试验方法的试样、试验设备、适用范围、试验溶液、试验程序和试验结果评定及试验报告。本标准包括以下四种试验方法：

a) 方法A：碗酸铁( III)-硫酸试验；

b)方法B：铜-硫酸铜16%硫酸试验；

c) 方法C：盐酸试验；

d)方法D：硝酸试验。

本标准适用于腐蚀环境中所使用的镍合金。四种方法的选择、合金的敏化处理制度以及结果的判据等由合金的供需双方协商。

方法C：盐酸试验

1、适用范围

本方法适用于在盐酸试验溶液中测定高钼镍合金对晶间腐蚀的敏感性。

2、试验溶液

取306 mL蒸馏水或去离子水倒入烧瓶中，再加入300 ml符合GB/T 622中规定的盐酸(分析纯)，放入几片沸腾碎屑。

3、试验程序

3.1 测量试样尺寸(包括所有孔的内部尺寸)，精确到0.1mm，计算总的暴露而积。

3.2 试样精确到0.001g。

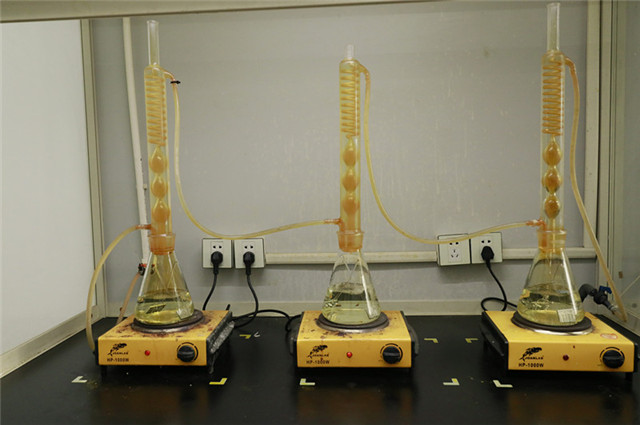

3.3 在烧瓶上安装冷凝器，并通以循环冷却水。把试样放到试验溶液中的玻璃支架上，所用试验溶液体积与试样总表面积之比不少于20 mL/cm²。建议一个烧瓶放一片试样。

3.4 试验周期为 168h，试验连续进行，中间不需要更换溶液。试验过程中要防止试验溶液燕发损失。

3.5 试验结束取出试样在流水中冲洗然后在非氣化物溶剂中清洗并干燥。

3.6 称量试样，精确到1mg。

4、结果评定

试验结果的评定按4.4进行。

5、试验报告

试验报告应包括下列内容：

a) 本标准编号；

b) 试验方法；

c) 试样名称、尺寸面积、炉批号、试验材料的热处理状态；

d) 试样的敏化处理制度；

e) 试验时间；

f) 试验前后试样的重量；

g) 试样的腐蚀率结果。

以上就是“镍基合金晶间腐蚀试验：GB/T 15260-2016 方法C:盐酸试验”的相关解答，无锡力博实验室是一家专注于可靠性试验与项目研发的第三方检测机构，公司拥有大型实验室，可以承接晶间腐蚀试验、及CNAS/CMA报告试验，如果您有产品需要做相关测试的，欢迎电话咨询！
