1、范围

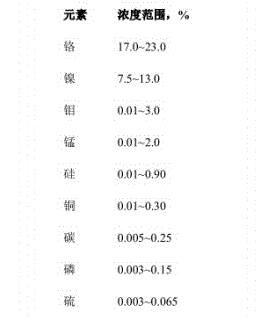

1.1 本试验方法包含了火花源原子发射光谱法分析奥氏体不锈钢中具有以下所示范围的元素：

1.2 本测试方法适用于冷特钢盘元的分析，或者不锈钢的验收测试，要求样件平面的直径至少为13mm 0.5in)。样件必须足够大以避免在反应过程中过热，同时应与参考材料有相似的冶炼条件和化学成分。

1.3 一个或者更多的参考材料必须非常接近样件的成分。根据未知的和特定的数学修正(通常称为类型标准化)方法分析参考材料的技术，也被用来更正干扰效应，以及弥补由于仪器误差所造成的错误结果。也经常使用其它各种类似系统。任何可以达到与本测试方法报告相当的精确分析均是可被接受的。

1.4 本标准不涉及有关的安全问题，即使有也与其使用相关。所以本规范的使用者有贵任在使用之前建立适当的安全、健康和环保规程，并确定受规章限制的适用范围。

1.5 本国际标准是根据国际公认的标准化原则制定的。该标准化原则在世界贸易组织技术性贸易壁垒(TBT) 委员会发布的《国际标准，指南及建议制定原则》中的决议予以确立。

2、重要性和适用

2.1不锈钢的化学成分必须精确确认，确保得到想要的金属性能。此试验方法适用于生产控制和验收测试。

3、试剂和材料

3.1 氩，为了得到分析线的合适激励，必须有足够的纯度(气态或液态供应)。氩纯度为99.998%时，可满足要求。参考E406操作规范。

3.2 对电极，型号多样，直径范围1.5mm- 6.5mm (取决于设备制造商)，通常情况下前端角度加工成90°或120°。通常情况下经常使用银棒或者钨棒。可能使用其它材料，只要设备的精度和准确性可以满足实验要求即可。

4、试样制备

4.1 试样和参考材料必须以同样的方式制备。从一个大的样件段上切下试样，试样尺寸必须足够大、足够厚，以适应分光仪平台。

4.2 确认试样的激励面均匀，并且没有蜂窝麻面。用研磨带或者研磨盘研磨表面。使用干燥的研磨带或者研磨盘进行最后的研磨。

5、校准，漂移校正(标准化)和验证

5.1 校准——使用11.1所给的条件，激发每一个校准RM和漂移校正样本24次，任何验证样本均应对其进行相似的激励。可使用校准RM作为验证样本，即使激发它仅仅是为了验证。每一种元素应至少需要三个校准RMs,跨越要求的质量分数范围。如果分光仪系统和软件许可，对每一个校准RM和漂移校正样本进行随机的激励，同时至少使用不同的随机序列重复进行4次。遵循分光仪制造商软件程序来将样本强度转换为质量分数百分比。使用每一个点的数据平均值，根据规程E305确定校准曲线。

5.2 漂移校正(标准化)——根据制造商的推荐，恢复原始标准设置，或者当已知或者怀疑读数移动时，将数据漂移校正。进行必要的修正。验证过程中读数超出统计控制时，均可进行漂移校正。

5.3 验证——重复分析验证试样以确认他们的读数在根据12.4指导所得的预期置信区间之内。

5.3.1每一个实验室都应该基于统计分析确认验证所需的频率。通常每4-8小时使用(或者如果装置闲置超过1小时)。如果结果不在12.4所限制的范围内，执行漂移校正，然后重复进行验证。如果需要，重复漂移校正，或者调查装置的问题，直至验证结果在的限制范围内。

5.4采用一个满足规程E1329或ASTM手册MNL 7的控制图的上限和下限，依据对验证样本的重复性观测来确立置信度区间。

以上就是无锡力博为大家总结的关于ASTM E1086-2022 火花原子发射光谱法分析奥氏体不锈钢的标准试验方法，如果您也有不锈钢成分分析的检测需求，欢迎前来咨询，我们会有专业的项目工程师为您答疑解惑，期待您的来电！
