1、范围

本标准规定了复合钢板的拉伸、剪切、弯曲、结合度、冲击、粘结和硬度试验方法。

本标准适用于以钢板为基材，以不锈钢或有色金属及合金为复材的轧制、爆炸、堆焊、扩散、铸造、爆炸轧制、堆焊轧制、扩散轧制及铸造轧制等加工方法制造的单面和双面复合钢板(以下简称为复合钢板)的力学及工艺性能试验。

对其他金属复合板，也可参照执行。

2、拉伸试验

2.1 原理

拉伸试验同GB/T 228中原理。

2.2 试样

2.2.1 样坯取样数量、方向及部位按复合钢板或基材的相关产品标准或GB/T 2975中有关规定执行。

2.2.2 试样一般为矩形试样。拉伸试样的宽度、形状、尺寸等，按GB/T 228中有关规定执行。

2.2.3 当复合钢板总厚度T不大于40 mm时，采用全厚度试样试验。

2.2.4 当复合钢板总厚度T大于40mm且试验机能力不足时，可从基材和复材两面按比例将厚度加工至40 mm，但试样复材厚度a，不得小于3 mm，当钢板复材厚度T小于等于3mm时，只减薄基材厚度T。

2.2.5 对于特殊用途的复合钢板，可采用全部去除复材的矩形试样或圆形试样。

2.2.6 试样尺寸的测量应按GB/T228中有关规定执行，必要时还应分别测量试样的基材厚度an和复材厚度a，测量方法应符合附录A。

3、剪切试验

3.1 原理

剪切试验系用静压缩力或静拉伸力，通过相应的试验装置，使平行于试验力方向的基材与复材的结合面承受剪切力直至分离，以测定其抗剪强度。

3.2 试样

3.2.1 样坯切取的部位、方向和数量应按复合钢板相关产品标准进行。对于轧制复合钢板，试样长度方向应平行于轧制方向。

3.2.2 试样尺寸应符合图1的规定。如果结合面呈波纹状，复材加工掉后，结合面处应呈两种金属混合的斑点状。

3.2.3 应在剪切面两端处测量复材受剪面寬度W，测量时应靠近两种金属的结合面，取其算术平均值。剪切面的长度尺寸也应靠近结合面处测量。

3.2.4 当复合钢板总厚度T小于等于10mm时，可用拉的试样进行剪切试验。

4、弯曲试验

4.1 原理

4.1.1 弯曲试验原理同GB/T 232中原理。

4.1.2 弯曲试验包括外弯曲、内夸曲和侧弯曲试验。

4.2 试样

4.2.1 外弯曲和内弯曲试样的形状和尺寸、样坯的切取和试样的制备等应按照复合钢板或基材的相关产品标准或GB/T 232，GB/T 2975中有关规定执行。

4.2.2 当复合钢板总厚度T不大于25 mm时，采用全厚度试样试验。

4.2.3 当复合钢板总厚度T大于25 mm，且试验机能力不足时，对内弯曲试样，可从复材一侧机槭加工减薄至25 mm；对外弯曲试样，可从基材—侧机械加工减薄至25 mm；当试验机能力允许时，可采用全厚度试样试验。

4.2.4 对于双面复合钢板，当 r大于25 mm，且试验机能力不足时，可从双面复材处分别机械加工战薄至25 mm；其中一个试样保留一面复材，另一个试样保留另一面复材。试验机能力允许时，可采用全厚度试样试验。

4.2.5 侧弯曲样坏的切取和试样的制备等应参照GB/T 232中有关规定执行。试样形状和尺寸如图4所示。当复合钢板总厚度T不大于40 mm时,试样宽度B等于T;当复合钢板总厚度T大于40 mm 时,可将复合钢板从基材减薄至40 mm,对双面复合钢板,应取两个试样，一个从一面的复材机槭加工减薄，另一个从另一面复材机械加工减薄至40mm。

5、结合度试验

5.1 原理

将一定形状尺寸的试样放置在弯曲试验装置上，以规定直径的弯心和弯曲角度进行内弯曲后，卸除试验力，用肉眼检查试样两侧结合面处是否分离并计算分离率。该试验可作为剪切试验的一种替代试验。

5.2 试样

5.2.1 样坯切取的部位.方向等应按照复合钢板或基材相关产品标准或GB/T232或GB/T2975中有关规定执行。

5.2.2试样尺寸按复合钢板相关产品标准或GB/T 232中有关规定执行。

5.2.3当复合钢板总厚度 T不大于40 mm时,试样宽度B等于T.

5.2.4当复合钢板总厚度T大于40mm且试验机能力不足时,可从基材和复材两面按比例减薄至40 mm，但试样复材厚度a。不得小于3 mm,当钢板复材厚度T.小于等于3 mm时,只减薄基材厚度T.

6、粘结试验

6.1 试验原理

试验采用静压力通过相应的粘结试验装置，使垂直于作用力方向的基材和复材在结合面上受一法向拉力，直至断裂，以测定其粘结强度。

6.2 试样

6.2.1 样坯切取部位应按相关产品标准的规定执行。

6.2.2 试样的形状与尺寸如图8所示。

7、冲击试验

7.1 原理

同GB/T 229中原理。

7.2 试样

7.2.1 样坯的切取和试样的制备等应按照复合钢板或基材的相关产品标准或GB/T 2975中有关规定执行。

7.2.2 试样应在靠近基材表面处切取，如果需要，可在靠近结合面处的基材上取样。

7.2.3 试样缺口形状及尺寸等应按照复合钢板或基材的相关产品标准或GB/T 229中有关规定执行。

8、维氏硬度试验

8.1 原理

维氏硬度试验原理同GB/T 4340.1中原理。

8.2 试样

8.2.1 试样应取自复合钢板的横截面,具体尺寸视需要和试验条件而定.

8.2.2 试样被测表面必须平滑，经抛光后,其粗糙度参数Ra应不大于0.4 μm.

8.2.3 经抛光加工后 的试样表面须用相应的腐蚀液腐蚀,以显示出复材与基材的分界线,对于具有过渡层和热影响区的复合钢板,还应显示出各区域的分界线。

8.2.4 对试样的其他要求按GB/T 4340.1中有关规定执行。

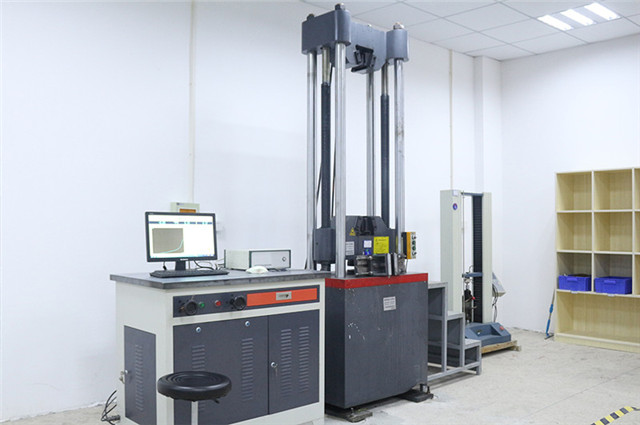

以上就是“GB/T 6396-2008 复合钢板力学及工艺性能试验方法”的相关解答，无锡力博实验室是一家专注于可靠性试验与项目研发的第三方检测机构，公司拥有大型实验室，可以承接低力学试验、及CNAS/CMA报告试验，如果您有产品需要做相关测试的，欢迎电话咨询!
