1、范围

1.1 这些试验方法包括室温下金属材料轴向力压缩试验的仪器、试样和程序(注1)。有关硬质合金的其他要求，请参见附录A1.

注释1：高温压缩试验，请参见规程E209.

1.2 以英寸:磅为单位的数值应视为标准值。括号中给出的数值是对国际单位制的数学转换，仅供参考，不被视为标准。

1.3 本标准无意解决与其使用相关的所有安全问题(如有)。本标准的使用者有责任在作用前建立适当的安全、健康和安全标准。

1.4 本国际标准是根据世界贸易组织技术性贸易壁垒(TBT)委员会发布的《国际标准、指南和建议制定原则决定》中确立的国际公认标准化原则制定的。

2、试验方法概述

2.1试样承受越来越大的轴向压缩力：可以连续或以有限增量监测力和应变，并确定压缩中的机械特性。

3、意义和用途

3.1 意义：从压缩试验获得的数据可能包括屈服强度、上屈服强度、 杨氏模量、应力一应变曲线和压缩强度。在材料不会因破裂而导致压缩失效的情况下，压缩强度是一个取决于总应变和试样几何结构确定的数值。

3.2 用途：压缩性能对承受压缩力或弯曲力矩或两者的结构进行分析，并对涉及大压缩变形(如锻造和轧制)的金属加工和制造工艺进行分析。对于在低于屈服强度的应力下拉伸断裂的脆性或非延性金属，压缩试验提供了扩展应力一应变数据应变范围的可能性。虽然压缩试验不像某些金属材料的拉伸试验那样因颈缩而复杂，但屈曲和桶形形变(见附录X1)会使结果复杂化，应尽量减少。

4、试样

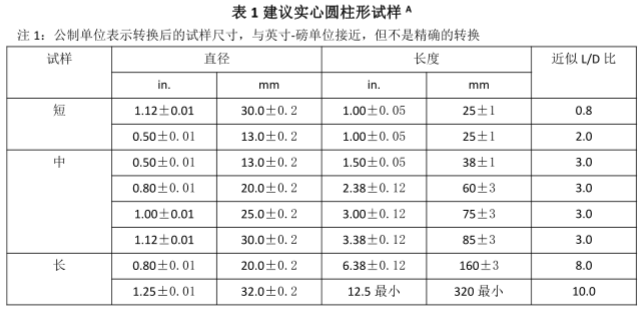

4.1 实心圆柱状试样:如可行，压缩试样应为实心圆柱体。金属材料的实心圆柱形试样有三种形式，分别为短、中、长(注8)。 表1中给出了- -般用途实心圆柱试样的建议尺寸。

注8：短试样通常用于承载金属等材料的压缩试验，在使用中以薄板形式使用，以承载垂直于表面的载荷。中等长度试样通常用于测定金属材料的一般压缩强度特性。长试样最适合测定金属材料压缩时的弹性模量。

表1中给出了已经成功使用的试样尺寸。L/D (长径比)为1.5或2.0的试样最适合测定高强度材料的压缩强度。

4.2 薄板试样：试样应为平面的，且应为该材料的全厚度。其长度应足够使试样为定义屈服强度或上屈服强度进行缩减，但不至于长到使无支撑部分发生屈曲。

注9：如果需要横向支撑，宽度和长度取决于用于支撑试样的抗屈曲夹具的尺寸。

注10：附录X2描述了薄板试样的尺寸和已成功使用的抗屈曲夹具的尺寸和示例。

7.3 实心圆柱形和薄板试样的制备：标距长度内的侧面的直径、宽度或厚度变化不得超过1%或0.002in.(0.05 mm)，以较小者为准。如果使用缩径截面，此要求仅适用于缩径截面的表面。试样所有侧面的中心线应在0.01 in.以内。(0.25 mm)。

7.3.1表面粗糙度：实心圆柱体和薄板试样的机加工表面的表面粗糙度应为63μin.(1.6μm)Ra或更好。施加横向支撑的机加工侧面的表面粗糙度应为40μin. (1.0μm) Ra 或更好。

7.3.2平整度和平行度:表2中的实心圆柱形试样和通过试样端部施加力的薄板试样应在0.0005 in./in. ( mm/mm)范围内平整和平行，并且垂直于侧面至弧3'以内。注11:在大多数情况下，只有通过机加工或磨削试样端部才能满足此要求。

以上就是“ASTM E9-19 室温下金属材料压缩试验的标准试验方法”的相关解答，无锡力博实验室是一家专注于可靠性试验与项目研发的第三方检测机构，公司拥有大型实验室，可以承接金属压缩试验、及CNAS/CMA报告试验，如果您有产品需要做相关测试的，欢迎电话咨询!
