1、范围

本标准规定了铜及铜合金平均晶粒度的表示及测定方法，包含有比较法、面积法和截距法。

本标准适用于测定单相或以单相为主的铜及铜合金的晶粒度。

2、试样

2.1 试样应直接从产品 上截取。取样部位和取样数量应按相应产品标准的有关规定进行。

2.2 试样取样尺寸推荐如下：

a) 板带材取15 mmX15 mm正方形样；

b) 管棒材沿轴向取10 mm~15 mm长圆环样或圆片样。

2.3 试样制备方法按照YS/T 449规定进行。

3、晶粒度测定方法

3.1比较法

3.1.1比较法是通过被测试样的图像与标准图对比来测定试样晶粒度。

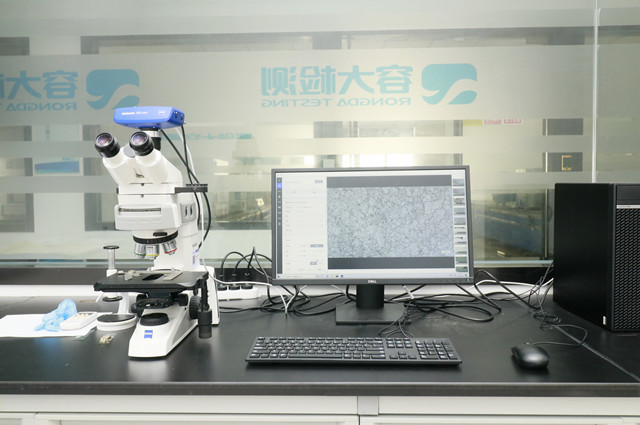

3.1.2试样制好后 ,在放大100倍的倍率下，通过金相显微镜拍出有代表性视场的显微照片或直接通过目镜观察，与相应的标准评级图片附录A直接比较，选出与试样图像最接近的标准图片，作为试样的晶粒度，报出晶粒度值。每个试样截面上应选择三个或三个以上有代表性视场进行比较。

3.1.3 当试样晶粒度超过标准评级图片所包括的范围时，可采用合适的放大倍率M。在此放大倍率下的晶粒图像与标准放大倍率(100X )的标准评级图片进行比较，找出最接近的图片后,按表2查对，报出实际晶粒度。

3.2 面积法

3.2.1面积法是通过统计给定面积内的晶粒数来测定试样晶粒度。

3.2.2在晶粒图像上划一个直径79.8mm的测量圆，面积近似为5000mm²，选择适当放大倍率M，使该圆内至少包含有50个晶粒。计算测量圆覆盖的晶粒数ng；

3.3 截距法

3.3.1 截距法是通过统计一 -定长度的一.条或几条线段上所截的晶粒个数，计算出晶粒平均截距来测定晶粒度的大小。

3.3.2 在晶粒图像上，任画出一条或几条一定长度的线段作为测量线段，选择适当的放大倍率，以保证至少有50个晶粒被线段截过，李晶界不计算在内。为了获得准确的平均值，应选择3~5个视场进行测量，以最能代表试样晶粒大小视场分布报出。

4、测定方法的应用

4.1使用任何一种测定方法。最终应以晶粒平均直径来表述晶粒度。需要时可根据公式计算或表3查出相应的其他数值。

4.2 使用比较法可直接得出晶粒平均直径；面积法、截距法可根据公式计算或查表报出出晶粒平均直径。

4.3 比较法适用于具有等轴晶粒(或近似等轴晶粒)的再结晶品粒。面积法、截距法均适用于等轴晶粒的测量，同时也适用非等轴晶粒的测量。

4.4 非等轴晶粒的试样检验应平行于加工方向的纵截面，必要时还应检验其他方向截面。等轴晶粒的试样检验平行于加工方向的纵截面即可。

4.5 比较法 方便实用，主要用于生产检验。对于要求较高精度的平均晶粒度的测定，推荐采用面积法和截距法。截距法相对于面积法更为快捷准确。如有争议时，以截距法为仲裁方法。

4.6 显微组织中晶粒尺寸和位置都是随机分布，视场选择应为随机的，不应刻意去选取典型视场。

4.7 当试样存在着晶粒不均现象，且优势晶粒所占面积比例不大于视场面积的90%时，则应筛选出两种优势晶粒，按6.1.6. 2、6.3规定测量出两种晶粒的平均直径及所占百分比，报出两种晶粒的平均直径及所占比例作为最终晶粒度结果。如0.025 mm 40%和0. 045 mm 60%。否则，只报出优势晶粒的晶粒度。
