全面腐蚀试验(又称均匀腐蚀试验)是指在整个金属材料表面上以比较均匀的方式所发生的腐蚀的试验。金属在绝大多数酸性溶液中，会发生不同程度的溶解，形成均匀腐蚀，溶解速度基本均匀。通常，溶液温度升高，溶质浓度加大，都可能加速金属的腐蚀。不仅如此，金属在大气、海洋、土壤及高温条件下，也会发生不同程度的均匀腐蚀。

1、腐蚀特征

与腐蚀介质接触的整个金属表面上，几乎以相同的速度进行腐蚀，表面各处的腐蚀基本均匀，材料各方向的尺寸同时减小。

2、影响因素

一般腐蚀介质都可对金属材料产生均匀腐蚀，但是，介质的浓度、温度、纯度、励、流速不同，产生的腐蚀效果也不同。对于不锈钢材料而言，低的含碳量、高的含铬量、单相组织对抵抗全面腐蚀是有利的。

3、全面腐蚀试验方法

JB/T 7901《金属材料试验室均匀腐蚀全浸试验方法》是我国评价金属全面腐蚀能力的试验方法之一。这个标准规定了金属全面腐蚀试验的取样位置、向、试样的形状和尺寸及试样制备程序、方法，还对试验容器提出了要求。

试验用腐蚀介质可以依据材料的具体使用工况而定。腐蚀时间可以根据估算的腐蚀情况来确定，少者可24h，多者可达720h或更多。

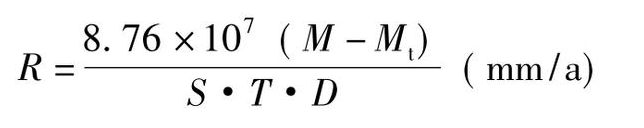

全面腐蚀的结果以腐蚀速率表示：

式中：R为腐蚀率(mm/a)；M为试验前试样质量(g)；M为试验后试样质量(g)；S为试样总表面积(cm2)；T为试验时间(h)；D为材料的密度(kg/m3)。

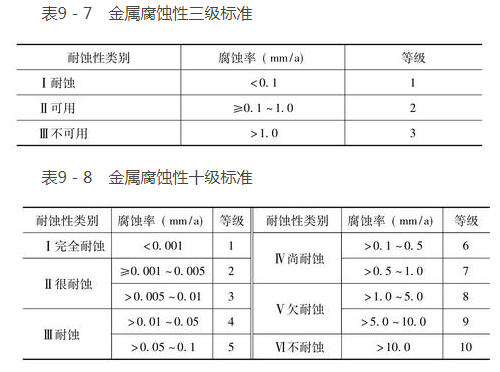

按腐蚀速率的大小，常见的金属全面腐蚀耐蚀性等级划分有三级标准(表9 - 7)和十级标准(表9 - 8)。

以上就是力博实验室为大家总结的关于均匀腐蚀试验的相关资讯，如果您也有相关的检测需求，欢迎电话咨询：189 6183 9178，我们会有专业的项目工程师为您答疑解惑，期待您的来电！
